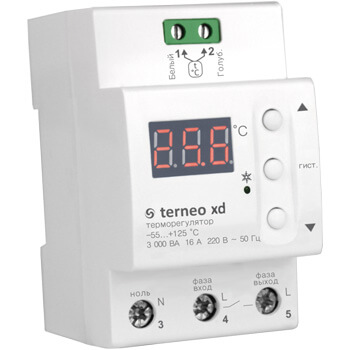

Терморегулятор для систем вентиляции Terneo Xd

- для систем охлаждения и вентиляции
- для управления холодильниками, кондиционерами и вентиляцией

- температура контролируется в месте установки датчика

Максимальная мощность нагрузки терморегулятора 3000 W Максимальный ток нагрузки термостата 16 А Напряжение питания терморегулятора 220 В

-55...+125 °С Модель датчика температуры D18 Длина датчика температуры 4 м/п

Основные размеры терморегулятора 70 х 85 x 53 мм

Терморегулятор предназначен для управления холодильниками, кондиционерами, вентиляцией и др. охладительным оборудованием. Диапазон поддерживаемой температуры - 55… + 125 °С. Температура контролируется в том месте, где расположен датчик температуры.

Терморегулятор предназначен для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне терморегулятор должен быть помещен в оболочку со степенью защиты не ниже IP 55 (частична защита от пыли и защита от брызг в любом направлении).

Температура окружающей среды при монтаже должна находиться в пределах - 5… + 45 °С.
Терморегулятор монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию. Шкаф должен быть снабжен стандартной монтажной рейкой шириной 35 мм (DIN рейка). Терморегулятор занимает в ширину три стандартных модуля по 18 мм.

Для подключения терморегулятора требуется:

закрепить терморегулятор на монтажной рейке (DIN);
подвести провода питания, провода системы антиобледенения и датчика;
выполнить соединения согласно данного паспорта;
закрепить терморегулятор в монтажной коробке.

Возможности терморегулятора:

Включение нагрузки
Отключение нагрузки
Просмотр и изменение верхнего предела температуры
Просмотр и изменение нижнего предела температуры
Процентное управление нагрузкой
Просмотр версии прошивки
Защита от внутреннего перегрева
Работа с аналоговым датчиком

Технические характеристики:

№	Параметр	Значение
1	Пределы регулирования	- 55… + 125 °С
2	Максимальный ток нагрузки	16 А
3	Максимальная мощность нагрузки	3000 W
4	Напряжение питания	220 В ± 10 %
5	Масса в полной комплектации	0,285 кг ± 10 %
6	Основные монтажные размеры	70 х 85 х 53 мм
7	Датчик температуры	DS18B20 или NTC терморезистор 10 кОм при 25 ° С
8	Длина соед. кабеля датчика	4 м
9	Количество комбинаций под нагр., не менее	50 000 циклов
10	Количество комбинаций без нагр., не менее	100 000 циклов
11	Степень защиты	IP 20
12	Температурный гистерезис регулируемый	0,5 – 25 °С

Комплект поставки:

Терморегулятор с датчиком температуры – 1 шт
Датчик температуры с соединительным кабелем – 1 шт
Тех. паспорт, инструкция по установке и экс-ции – 1 шт
Гарантийный талон – 1 шт
Упаковочная коробка – 1 шт

Использование терморегуляторов это:

Увеличение срока службы кабеля или нагревательной пленки (предотвращение перегрева)
Комфортный уровень температуры
Экономия электроэнергии до 30%

Внимание!!!

Только в интернет магазине www.postavka.md - при покупке терморегулятора «Terneo Xd» вы получаете полную официальную гарантию производителя - 2-а года!

Инструкция по монтажу и эксплуатации для Терморегулятора Terneo Xd:
